图文并茂教你电脑风扇上壳模具设计 软件开发视角下的协同流程与工具

在精密制造领域，电脑风扇上壳的模具设计是一个融合了机械工程、材料科学与现代软件技术的综合课题。从软件开发的视角来看，这一过程绝非单纯的CAD绘图，而是一个涉及需求分析、结构设计、模拟验证与数据管理的系统性工程。本文将以图文结合的方式，阐述这一流程，并重点介绍支撑其实现的软件开发工具与协同逻辑。

一、需求分析与三维建模：软件驱动的起点

一切设计始于明确的需求。对于风扇上壳，需求包括散热效能、风道结构、安装尺寸、材料强度（常用ABS或PC塑料）、噪音控制以及外观美学等。在软件层面，这通常转化为一份数字化的产品规格文档。

核心软件：三维CAD系统（如SolidWorks, UG NX, Creo）

1. 概念草图与参数化建模：设计师首先利用CAD软件的草图功能，勾勒出上壳的基本轮廓和关键基准。随后进入参数化三维建模阶段。软件中的特征命令（如拉伸、切除、旋转、放样）被用来构建主体。例如，创建中心用于安装马达的圆柱凸台，设计形成风道的螺旋曲面，以及预留螺丝柱和卡扣位。

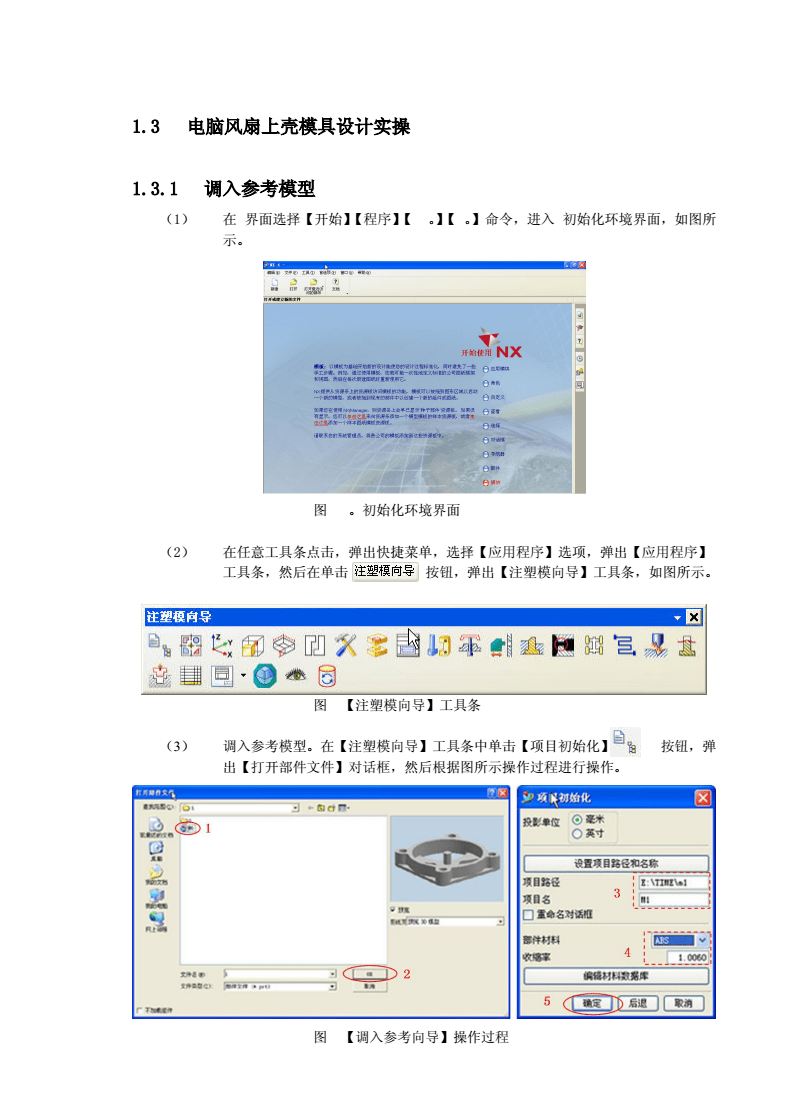

（插图示意：CAD软件界面截图，展示一个风扇上壳的三维线框模型与主要特征树）

1. 关键设计要点：

• 拔模斜度：为确保塑料件能从模具中顺利脱出，所有垂直于开模方向的侧面都必须添加适当的拔模角（通常1-3度）。CAD软件提供专门的拔模分析工具，可直观检查并修正。

• 壁厚均匀：不均匀的壁厚会导致冷却收缩不均，引起翘曲或缩痕。软件中的“抽壳”命令和厚度分析功能至关重要。

• 圆角处理：所有内外部尖角都应倒圆角，这不仅减少应力集中，也改善塑料流动性和模具寿命。

二、模具设计专项：从产品模型到模具装配

获得合格的产品三维模型后，模具设计专用软件模块开始发挥核心作用。

核心软件：模具设计模块（如SolidWorks Moldflow, UG Mold Wizard, Creo Mold Design）

1. 分型面设计：这是模具设计的灵魂，决定了上下模（动模与定模）如何分开以取出产品。设计师需在软件中仔细定义分型线，并创建分型面。软件通常提供自动搜索分型线和手动修补复杂区域的功能。

（插图示意：一个风扇上壳模型被分型面分割，分别用不同颜色显示动模侧和定模侧的示意图）

1. 模架与标准件库：软件内置庞大的标准模架（如LKM、Futaba等品牌）和标准件（导柱、顶针、螺丝、冷却水管接头等）数据库。设计师可像搭积木一样调用，快速完成模具整体结构设计，极大地提高了效率和标准化程度。

1. 成型系统设计：

• 浇注系统：设计主流道、分流道和浇口。软件可辅助进行流道平衡计算。对于风扇上壳，常采用多点侧浇口或潜伏式浇口，以均匀填充。

• 冷却系统：设计环绕型腔的冷却水路，确保快速均匀冷却。软件提供水路布置工具和干涉检查。

• 顶出系统：布置顶针、司筒等，用于产品脱模。需避开关键结构和加强筋。

（插图示意：模具的爆炸视图，清晰展示模架、型芯/型腔、冷却水路、顶出系统等组件）

三、模拟分析与验证：软件的“虚拟试模”

在制造实物模具前，利用CAE软件进行模拟是降低成本、规避风险的关键步骤。

核心软件：注塑成型模拟软件（如Moldflow, Moldex3D）

1. 填充分析：模拟塑料熔体在型腔内的流动过程，预测填充是否完整，是否存在熔接痕、气穴等缺陷。对于风扇上壳，需特别关注叶片区域的填充平衡。
2. 冷却分析：评估冷却系统的效率，预测产品各部位的冷却时间和温度分布，优化水路布局以减少翘曲。
3. 翘曲分析：预测产品脱模后的变形量和变形趋势。根据分析结果，可返回CAD修改产品设计（如增加加强筋）或调整工艺参数（如保压压力）。

（插图示意：Moldflow软件分析结果图，显示填充时间云图和翘曲变形放大示意图）

四、工程图与数据管理：设计与制造的桥梁

最终的设计意图需要通过二维工程图传递给模具制造车间。

核心软件：CAD软件的工程图模块，产品数据管理（PDM）系统

1. 出图：自动从三维模型生成包含三视图、剖视图、局部放大图的工程图。软件自动标注关键尺寸、公差、几何公差（如平面度、同心度）和表面粗糙度要求。模具零件图需详细标明加工工艺。
2. 数据协同与版本控制：一个模具项目涉及数百个零件。使用PDM/PLM系统（如Teamcenter, Windchill, SolidWorks PDM）进行文件管理、版本控制、审批流程和BOM管理，确保团队协同无误，这是软件开发流程在制造业的完美映射。

五、软件生态下的高效闭环

现代电脑风扇上壳的模具设计，已完全嵌入一个由多种专业软件构成的数字化生态中。从CAD建模到CAE验证，再到CAM编程加工，数据流无缝衔接。软件不仅是绘图工具，更是知识、经验和逻辑的载体。通过“设计-模拟-优化”的迭代循环，软件开发思维助力模具设计师在虚拟世界中预见并解决绝大多数潜在问题，最终实现高质量、高效率、低成本的模具交付与产品生产。

掌握这一系列软件工具及其背后的设计逻辑，便是掌握了精密塑料模具设计的核心钥匙。
